Phase Estimator の量子回路を解説してみる(その1)

まずは、Phase Estimator の基礎となる、量子フーリエ変換の実装を解説します。

(離散)フーリエ変換とは?

形式的に言うと、N 成分の複素ベクトル \mathbf x = (x_0,\cdots,x_{N-1})N 成分の複素ベクトル \mathbf y = (y_0,\cdots,y_{N-1}) に変換する、次の計算式です。

 \displaystyle y_k := \frac{1}{\sqrt{N}}\sum_{j=0}^{N-1}x_j\exp\left(2\pi i\times\frac{jk}{N} \right) --- (1)

このような変換を考えて何が嬉しいのかと言うと・・・、実はこの変換には、元の成分 (x_0,\cdots,x_{N-1}) を数列とみなした時に、この数列が持つ「周期性」を検出する機能があります。

論より証拠で具体例を見てみましょう。

まず、\mathbf x の成分がすべて同じ(言うなれば周期 0)の場合で、 x_j = 1\,(j=0,\cdots,15) とします。対応する  y_k\,(k=0,\cdots,15) の方は、(複素数をグラフ表示するのは難しいので)実部を取り出してグラフに描きます。

これを見ると、y_k の方は、y_0 だけが値を持っています。つまり、y_0 は周期 0 (定数)を示すフラグなのです。

次に、\displaystyle x_j = \cos\left(\frac{2  \pi j}{16}\right) として同様のグラフを描きます。

この場合、x_j j=0,\cdots,15 の範囲でちょうど1回振動する(この範囲を単位として)周期1の三角関数です。y_k の方は、y_1y_{15} だけが値を持っています。つまり、この2つが周期1のフラグと言えます。(連続的なフーリエ変換を知っている方は、y_{15} が値を持つのが気持ち悪いかもしれませんが、今は値を持つ部分が離散的なので、周期 1/2 と周期 1/30 の区別がつかないことが理由です。)

あとは大体予想がつきますが、\displaystyle x_j = \cos\left(\frac{4  \pi j}{16}\right) とすると次の結果になります。

x_j j=0,\cdots,15 の範囲で2回振動する(この範囲を単位として)周期0.5の三角関数です。y_k の方は、y_2y_{14} だけが値を持っています。

この変換は、複数の周期を合成したものを検知することもできます。次の関数を考えてみましょう。

 \displaystyle x_j = \frac{1}{2}\left\{\cos\left(\frac{2  \pi j}{16}\right)+\cos\left(\frac{4  \pi j}{16}\right)\right\}

結果は次の通りです。

周期1と周期0.5に対応するフラグがどちらも反応していることがわかります。

このようにフーリエ変換を用いると、さまざまな関数の「周期性」を発見するのに役立てることができます。

・・・これ自体は量子回路と何の関係もありませんが、フーリエ変換を愚直に実行すると計算量は  O(N^2) になります。つまり、N 項の級数を N 変数分計算する必要があります。より高速に計算する FFT (高速フーリエ変換)のアルゴリズムが知られていますが、この場合の計算量は O(N\log N) です。一方、量子回路を用いると、O\left((\log N)^2\right) の計算量でこれを実行することができます。つまり、フーリエ変換は、量子コンピューターを用いることで、古典コンピューターよりも高速に実行できるのです。

量子ビットによるフーリエ変換の表現

(1) のフーリエ変換はベクトルの成分を用いて表されていましたが、線形変換になっていることがわかります。したがって、この成分表示に対応する正規直交基底を {\mid 0\rangle},\cdots,{\mid N-1\rangle} として、それぞれの基底ベクトルの変換法則がわかれば十分です。具体的には、

 \displaystyle\mathbf x = \sum_{j=0}^{N-1}x_j{\mid j\rangle},\ \mathbf y = \sum_{k=0}^{N-1}y_k{\mid k\rangle}

として、フーリエ変換を \mathbf y = U(\mathbf x) と表すことにすると、次の関係が成り立ちます。

 \displaystyle U(\mathbf x) = \sum_{k=0}^{N-1}y_k{\mid k\rangle} = \sum_{k=0}^{N-1}\frac{1}{\sqrt{N}}\sum_{j=0}^{N-1}x_j\exp\left(2\pi i\times\frac{jk}{N} \right){\mid k\rangle} =  \sum_{j=0}^{N-1}x_j\left\{\frac{1}{\sqrt{N}}\sum_{k=0}^{N-1}\exp\left(2\pi i\times\frac{jk}{N} \right){\mid k\rangle}\right\}

これより、基底ベクトルの変換法則は次になることがわかります。

 \displaystyle U({\mid j\rangle}) = \frac{1}{\sqrt{N}}\sum_{k=0}^{N-1}\exp\left(2\pi i\times\frac{jk}{N} \right){\mid k\rangle} --- (2)

ここで、N 個ある基底ベクトルを  n = \log N 個の量子ビットで表現します。これは単純に j=0,\cdots,N-1 を二進数表記に直して、各桁のビットを量子ビットに置き換えます。たとえば、N=4 として、次のような対応になります。

  {\mid 0\rangle} \Leftrightarrow {\mid 00\rangle} = {\mid 0\rangle}\otimes {\mid 0\rangle}
  {\mid 1\rangle} \Leftrightarrow {\mid 01\rangle}  = {\mid 0\rangle}\otimes {\mid 1\rangle}
  {\mid 2\rangle} \Leftrightarrow {\mid 10\rangle} = {\mid 1\rangle}\otimes {\mid 0\rangle}
  {\mid 3\rangle} \Leftrightarrow {\mid 11\rangle} = {\mid 1\rangle}\otimes {\mid 1\rangle}

一般に、n 個の量子ビットによる基底ベクトルを  {\mid k_1\rangle}\otimes\cdots\otimes {\mid k_n\rangle} と表すと、次の対応関係が成り立ちます。

 \displaystyle \sum_{k=0}^{N-1}f(k){\mid k\rangle} \Leftrightarrow \sum_{k_1=0}^1\cdots\sum_{k_n=0}^1f\left(\sum_{l=1}^nk_l2^{n-l}\right){\mid k_1\rangle}\otimes\cdots\otimes {\mid k_n\rangle} --- (3)

ここに、 k = [k_1k_2\cdots k_n]k の二進数表記(つまり \displaystyle k = \sum_{l=1}^n k_l 2^{n-l})とします。

そして、この「量子ビット基底ベクトル」を用いると、(2) の変換は量子ビットごとの変換に置き換えることができます。\displaystyle j=[j_1j_2\cdots j_n]= \sum_{l=1}^n j_l 2^{n-l} とする時、(3) のルールを用いて (2) を書き直すと次のようになります。

 \displaystyle U( {\mid j_1\rangle}\otimes\cdots\otimes {\mid j_n\rangle}) = \frac{1}{2^{n/2}}\sum_{k_1=0}^1\cdots\sum_{k_n=0}^1\exp\left(2\pi i \times \frac{j k}{2^n}\right){\mid k_1\rangle}\otimes\cdots\otimes {\mid k_n\rangle}

  \displaystyle = \frac{1}{2^{n/2}}\sum_{k_1=0}^1\cdots\sum_{k_n=0}^1\exp\left(2\pi i \times j \sum_{l=1}^n k_l 2^{-l}\right){\mid k_1\rangle}\otimes\cdots\otimes {\mid k_n\rangle}

  \displaystyle = \frac{1}{2^{n/2}}\sum_{k_1=0}^1\cdots\sum_{k_n=0}^1\prod_{l=1}^n \exp\left(2\pi i \times j  k_l 2^{-l}\right){\mid k_1\rangle}\otimes\cdots\otimes {\mid k_n\rangle}

  \displaystyle = \frac{1}{2^{n/2}}\sum_{k_1=0}^1\cdots\sum_{k_n=0}^1\bigotimes_{l=1}^n \exp\left(2\pi i \times j  k_l 2^{-l}\right){\mid k_l\rangle}

  \displaystyle = \frac{1}{2^{n/2}}\bigotimes_{l=1}^n \left\{ {\mid 0\rangle} +  \exp\left(2\pi i \times j 2^{-l}\right){\mid 1\rangle}\right\} --- (4)

最後の \displaystyle  \exp\left(2\pi i \times j 2^{-l}\right) の部分は、二進数表記  j = [j_1j_2\cdots j_n] を用いると、

 \displaystyle j2^{-l} =  [j_1\cdots j_{n-l}]+[0.j_{n-l+1}\cdots j_n]

であることから、\displaystyle \exp\left(2\pi i\times [j_1\cdots j_{n-l}]\right) = 1 より、次のように簡単化できます。

 \displaystyle  \exp\left(2\pi i \times j 2^{-l}\right) = \exp\left(2\pi i \times[0.j_{n-l+1}\cdots j_n]\right)

これを (4) に代入して、最終的に次の関係が得られます。

 \displaystyle U( {\mid j_1\rangle}\otimes\cdots\otimes {\mid j_n\rangle} ) = \frac{1}{2^{n/2}}
\left( {\mid 0\rangle} + e^{2\pi i[0.j_n]}{\mid 1\rangle}\right)
\left({\mid 0\rangle}+e^{2\pi i[0.j_{n-1}j_n]}{\mid 1\rangle}\right)
\cdots
\left({\mid 0\rangle}+e^{2\pi i[0.j_1\cdots j_n]}{\mid 1\rangle}\right) --- (5)

ここまでは量子回路とは関係のない、ただのテンソル計算と見ることもできますが、実はこの最後の表式から、この変換はアダマールゲートH と位相シフトゲート

 \displaystyle R_k := \begin{pmatrix}
1 & 0 \\
0 & e^{2\pi i / 2^k}
\end{pmatrix}k=2,\cdots,n)

を用いた量子回路で実装できることがわかります。上記の位相シフトは、\displaystyle R_k = Z^{1/2^{k-1}} として実装できます。(Z 演算を物理実装する制御パルスの照射時間を変化させます。)

また、二進数表記を用いると、位相シフトゲートは次のようにも表現できます。(これが量子回路実装のポイントになります。)

  R_2 = \begin{pmatrix} 1 & 0 \\ 0 & e^{2\pi i[0.01]}\end{pmatrix},\ R_3 = \begin{pmatrix} 1 & 0 \\ 0 & e^{2\pi i[0.001]}\end{pmatrix},\cdots --- (6)

量子回路によるフーリエ変換の実装

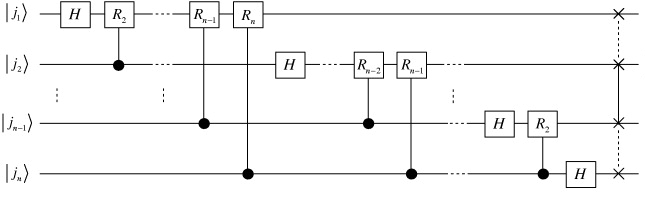

結論から言うと、次の量子回路で実装できます。

はじめに、{\mid j_1\rangle} に対する H \rightarrow CR_2  \rightarrow \cdots  \rightarrow CR_n の流れを見ます。まず、

 \displaystyle j_1 = 0 \Rightarrow e^{ 2\pi i[0.j_1] } = 1
 \displaystyle  j_1 = 1 \Rightarrow e^{ 2\pi i[0.j_1] } = -1

の関係に注意すると、

 \displaystyle H{\mid j_1\rangle} = \frac{1}{2^{1/2}}\left({\mid 0\rangle}+e^{2\pi i [0.j_1]}{\mid 1\rangle}\right)

が成り立ちます。次に、CR_2 を演算すると、(6) の関係に注意して次が成り立ちます。

 \displaystyle CR_2 H{\mid j_1\rangle}\otimes{\mid j_2\rangle} = \frac{1}{2^{1/2}} \left({\mid 0\rangle}+e^{2\pi i [0.j_1]}e^{2\pi i [0.0j_2]} {\mid 1\rangle}\right)\otimes{\mid j_2\rangle}
=\frac{1}{2^{1/2}} \left({\mid 0\rangle}+e^{2\pi i [0.j_1j_2]}{\mid 1\rangle}\right)\otimes{\mid j_2\rangle}

以下同様にして、CR_3,\cdots,CR_n を演算すると、最初の量子ビット  \displaystyle{\mid j_1\rangle} は次のように変化します。

  \displaystyle{\mid j_1\rangle} \longrightarrow \displaystyle \frac{1}{2^{1/2}} \left({\mid 0\rangle}+e^{2\pi i [0.j_1j_2\cdots j_n]}{\mid 1\rangle}\right)

2つ目以降の量子ビットについても同様の処理が行われるので、最後の H まで演算したところで、全体の状態は次になります。

 \displaystyle \frac{1}{2^{n/2}}
\left({\mid 0\rangle}+e^{2\pi i[0.j_1\cdots j_n]}{\mid 1\rangle}\right)
\left({\mid 0\rangle}+e^{2\pi i[0.j_2\cdots j_n]}{\mid 1\rangle}\right)
\cdots
\left( {\mid 0\rangle} + e^{2\pi i[0.j_n]}{\mid 1\rangle}\right)

これは、(5) の量子ビットの順番を反転させたものになっているので、最後にスワップゲートを組み合わせて、量子ビットの順序を並び替えれば完成です。
